当前编辑状态及选项设置

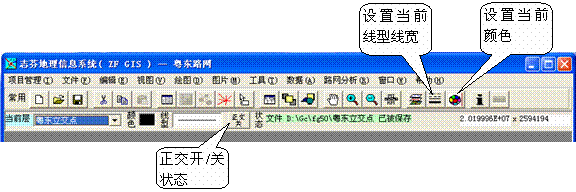

图 2—7

　　当前颜色 ：如图 2—7，点击当前颜色设置按钮，选择当前颜色。

　　当前线型线宽 ：点击线型线宽设置按钮，选择当前的线型和线宽。

　　正 交状态 ：点击“ 正 交关”按钮，按钮标题改为“ 正 交开”，这时为开状态，可画水平线或垂直线；再次点击“ 正 交开”按钮，按钮标题改为“ 正 交关”，这时为关状态，可画任意方向直线或折线。

　　选项设置 ：

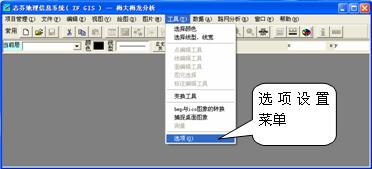

　　如图 2—8所示，点击“工具”菜单 —→选项。

图 2—8

　　绘图选项的设置 ：

　　如图 2—9所示，包括绘图窗口的背景颜色、选中图元的颜色、选择线的线宽等。可点击设置按钮设置颜色，在文本框中输入选择线的线宽。线宽是以屏幕显示像素点为单位，输入3，则选择线的线宽显示为3个像素点的宽度。

　　复制线时，要想将复制的线自动平移一个小的距离，使得不会与原来的线重合在一起，请选择复制线复选框。

　　　　　　　　　　　　　　　图2—9 　　　　　　　　　　　　　　　　　　图2—10

　　坐标系统选项的设置 ：

　　如图 2—10所示，本软件采用平面直角坐标系统，横轴为X，向右为正，纵轴为Y，向上为正。

　　坐标单位一般选用米为单位。

　　可设置常用比例尺，如 1:50000。

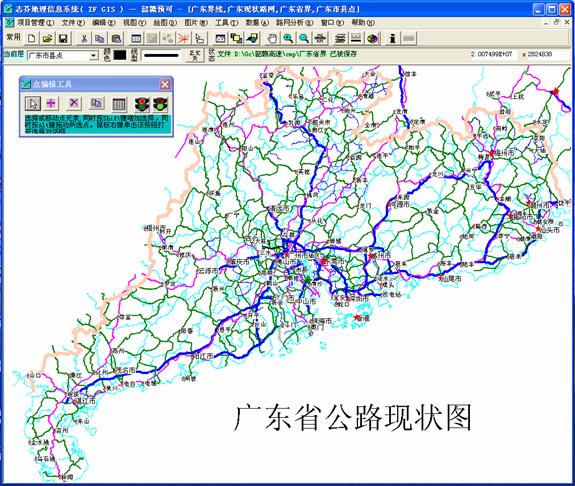

　　由于地球为近似球形，本软件仅适用于创建区域性地图。对于较大区域的地图，可采用分片创建，然后通过变换操作近似地合并在一起。如广东省地图，可分为粤东、粤西两片区进行创建，然后通过变换操作合并在一起，见图 2—11。

图 2—11

　　项目组员选项的设置 ：

　　如图 2—12所示，可设置工程项目名称、项目简称、设计人、复核人、审核人、日期。

　　项目简称有时被用作文件名的一部分。

图2—12
