线层的编辑

　　线的编辑工具见图 2—16。

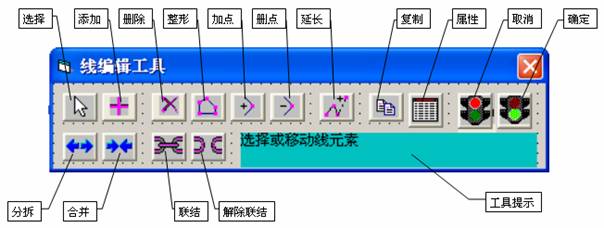

图 2—16 线编辑工具

　　1. 添加线

　　单击线添加工具，再在地图窗上用 鼠标左键单击画线 的起点，移动鼠标时显示一条橡皮线，在下一点用鼠标左键单击确定线段及其转点，依次形成一条折线，最后单击 鼠标右键 结束一条折线的绘制。可直接再继续画下一条折线。

　　如果要从已有线的端点（或多条线的结点）开始画下一条线，可按住 Ctrl键 的同时单击该端点（或结点），若成功捕捉到该端点作为起点（成功捕捉的标志是移动鼠标时有一条橡皮线显示）后，可按上述方法继续画线。所画线的起点与已有线的端点联结在一起。

　　如果要从已有线的端点（或多条线的结点）结束一条折线的绘制，可按住 Ctrl键 的同时单击该端点（或结点），若成功捕捉到该端点作为终点（成功捕捉的标志是移动鼠标时再也没有橡皮线显示）后，则自动结束一条折线的绘制，所画线的终点与已有线的端点联结在一起。可按上述方法继续画线。

　　如果在“正交开”状态，可画水平线或垂直线。

　　2．选择线

　　想要编辑某些线，首先要选择线。单击线的“选择”工具按钮，然后在地图窗口用鼠标左键选择。常用选择方法有：

　　①　鼠标左键单击， 单选 一个线图元；

　　②　鼠标左键单击并拖动出一个选择框， 框选 被框住的所有线图元；

　　③　按 Shift键 的同时，用鼠标左键单击， 增选 一个图元；

　　④ 按 Shift键 的同时，用鼠标左键单击并拖动出一个选择框， 增选 被框住的所有图元；

　　⑤ 要选择所有图元， 请点编辑菜单—→ 全选 ，则当前层的所有图元被选择；

　　⑥ 要取消选择集中的某一项，按 Ctrl键 的同时 ,用鼠标左键单击该选项；

　　⑦ 要取消所有选择，在空白处用鼠标左键单击即可；

　　3．移动线

　　首先按上述方法选择想要移动的一条或多条线，然后按住 Alt键 的同时，用鼠标左键拖动即可。

　　4．删除线

　　首先按上述方法选择想要删除的一条或多条线，然后点击删除工具。

　　5．复制线

　　首先按上述方法选择想要复制的一条或多条线，然后点击复制工具，生成复制线。接着可以按上面所述方法移动复制线到适当的位置。

　　6．整形、加点、删点、延长

　　首先按上述方法选择想要编辑的一条线，如果选择了多条线，则只对最后选择的项进行“整形”、“加点”、“删点”、“延长”编辑操作。

　　① 整形： 点击“整形”工具，进入整形编辑状态，用鼠标左键拖动所选线的转点或端点到适当的位置，不断地拖动某些点，直到线的形状满足你的要求。当拖动线的端点时，如果该端点有其他线相联结，则所有相联结的线均将随该端点被拖动。单击鼠标右键退出整形编辑状态，可再点击其他编辑工具，进入其他编辑状态。

　　② 加点： 点击“加点”工具，进入加点编辑状态，对所选线增加转点。用鼠标左键在所选线上点击，击中线段即可在该线段上加一点，每击中一次加一点。单击鼠标右键退出加点编辑状态。

　　③ 删点： 点击“删点”工具，进入删点编辑状态，对所选线删减转点。用鼠标左键在所选线的转点上点击，击中的转点被删去，每击中一点删一点。单击鼠标右键退出加点编辑状态。

　　④ 延长： 点击“延长”工具，进入延长编辑状态，这时从线的末点开始延长线，就象添加线一样，移动鼠标时显示一条橡皮线，在下一点用鼠标左键单击确定线段及其转点，依次形成一条折线，最后单击 鼠标右键 退出延长编辑状态。

　　7．分拆

　　首先按上述方法选择想要分拆的一条线，点击“分拆”工具，然后在所选线上某一转点处单击，则可把所选线分拆为两条相联结的线。每点击“分拆”工具一次，可分拆一次。

　　8.合并

　　与分拆相反，两条唯一相联结的线可以合并为一条线（没有联结时应先联结）。首先按上述方法选择其中想要合并的一条线，点击“合并”工具，再点击该线的一端点，则与该端点相联结的线将被合并在一起。每点击“合并”工具一次，可合并两线一次。

　　9．联结

　　使线与线之间在端点处联结在一起，相互联结的线端点（称为结点）有相同的结点号。要使相分离的线端点联结在一起，点击“联结”工具，进入联结操作状态，然后在地图上框选结点，被框框住的线端点被联结在一起。可继续框选其他结点，以便联结在一起。单击 鼠标右键 退出联结操作状态。

　　要清楚知道线的端点或结点位置，点击“显示控制”按钮（见图 2—4），弹出显示控制对话框，选择显示结点复选框，并设置结点大小，见图2—17和图2—18。

　　　　　　　　　　　　　　图2—17 显示控制　　　　　　　　　　　　　 图2—18 显示结点

　　　　　　　　　　　　图 2—19 显示结点号　　　　　　　　　　　　　　 图2—20 显示结点连接数

　　线与线交叉而没有结点处为相互跨越，不连通。有时看起来有结点，但不一定相联结，不相联结的线没有通路。要判断结点是否联结，可在“显示控制”对话框中选择执行结点标注，并选择标注结点连接数，如果图中标注的结点连接数与实际连接的边数不一致，那么该结点没有联结或没有完全联结，见图 2—20。

　　10．解除联结

　　有时需先解除结点的联结，以便对其中的线进行编辑。

　　要解除结点的联结，点击“解除联结”工具，进入解除联结操作状态，然后在地图上框选结点，被框框住的线端点被解除联结。可继续框选其他结点，以便解除联结。单击 鼠标右键 退出解除联结操作状态。

　　11．确定

　　确定当前的编辑、修改无误，点击“确定”工具将图保存在磁盘文件中，保存后，原先所作的编辑、修改不能取消。

　　12．取消

　　在没有保存当前的编辑、修改之前，点击“取消”工具将从磁盘文件中读入上一次保存的图形。

　　13．修改线的线型、颜色、线宽及属性数据

　　要修改线的线型、颜色、线宽及其他属性数据，先选择一个以上图元，单击属性工具按钮，弹出属性对话框，如图 2—21所示。

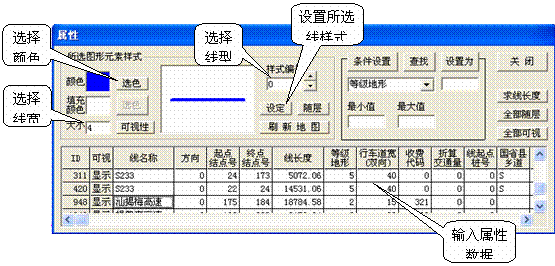

图 2—21属性对话框

　　①　修改线的线型、颜色、线宽

　　先在地图上选择线，然后在 属性对话框中修改选择线的线型、颜色、线宽，点击“设定”按钮即可设置所选线。

　　设置线的默认形式：单击 图 2—21中“设定”按钮，设置了所选线的线型、颜色、线宽，同时也 设置了 线 的默认形式，下一次 添加线时，将按 默认 的线型、颜色、线宽添加线 。

　　如果要使所选图元与当前层的样式一致，则点击“随层”按钮即可；如果要使当前层全部图元与当前层的样式一致，则点击“全部随层”按钮即可。

　　属性对话框显示出来后，可对当前层的图元进行任意的选择（选择方法同上），最后选择的图元的样式，以及对应的属性数据被显示在属性对话框中。选择过程中也可交替使用“漫游”、“放大”、“缩小”工具，改变地图窗口的可见区域，再使用“选择”工具进行选择。

　　想要把当前层中的一部分图元设置为该层中某一图元的样式，可先选择所有拟被设置图元，最后选择目标样式的图元， 然后点击“设定”按钮即可设置所选 图元 。

　　条件设置方法：先 选择图元的样式，再 在“条件设置”按钮下方的下拉列表中指定字段，在“最小值”和“最大值”文本框中输入数值或字符串，然后点击“条件设置”按钮进行设置，那么当前层中的图元，其指定字段的值符合在“最小值”和“最大值”之间的条件时，则按 属性对话框中所显示的样式、颜色、大小 被设置。如果指定字段是字符型时，在“最小值”和“最大值”文本框中应输入相同的字符串。

　　② 修改线的属性数据

　　属性对话框显示出来后，在地图窗口选择一个图元，对应地在属性对话框的属性表中显示所选图元的属性数据（输入焦点在对应的行上），可直接修改该图元的属性数据。同样地，如果在属性对话框的属性表中单击选择某一行，对应地在地图窗口中自动选择了该图元，并自动移动地图窗口的可见区域显示出来（用设定的选择颜色、样式显示），可直观地判断属性表中你选择的一行是什么路线，应输入什么数据。

　　如有多个图元的属性数据需作相同的修改，可先选择这些图元，再 在“条件设置”按钮下方的下拉列表中指定字段，在“设置为”按钮下方的文本框中输入 数据， 然后点击“设置为”按钮进行设置，那么当前层中所有选择的图元，其指定字段的 属性值均被作相同的修改。

　　可根据图元某一字段的值，进行查找，找到符合条件的图元后，可修改该图元另一字段的值。方法为：在“查找”按钮下方的下拉列表中指定字段，在“最小值”和“最大值”文本框中输入数值或字符串，然后点击“查找”按钮，如果找到符合条件的图元后，输入焦点显示在相应的行上，可在该行另一字段上修改属性值。如果指定字段是字符型时，在“最小值”和“最大值”文本框中应输入相同的字符串。

　　线的长度可由软件求出，按 属性对话框的“求线长度”按钮，将求出各线长度并显示在属性表中，线长度的单位与坐标相同，一般为米。
